有機廢氣處理設備沖洗試驗及施工設計規定



 一、引言

隨著工業化進程的加速，有機廢氣排放問題日益嚴峻，對環境和人類健康構成嚴重威脅。有機廢氣處理設備作為控制污染物排放的關鍵設施，其性能與運行穩定性直接關系到廢氣治理成效。沖洗試驗是檢驗設備處理能力、***化運行參數的重要手段，而科學合理的施工設計則是確保設備長期穩定運行的基礎。本規定旨在規范有機廢氣處理設備的沖洗試驗流程與施工設計要求，提升廢氣治理水平。



 二、有機廢氣處理設備概述

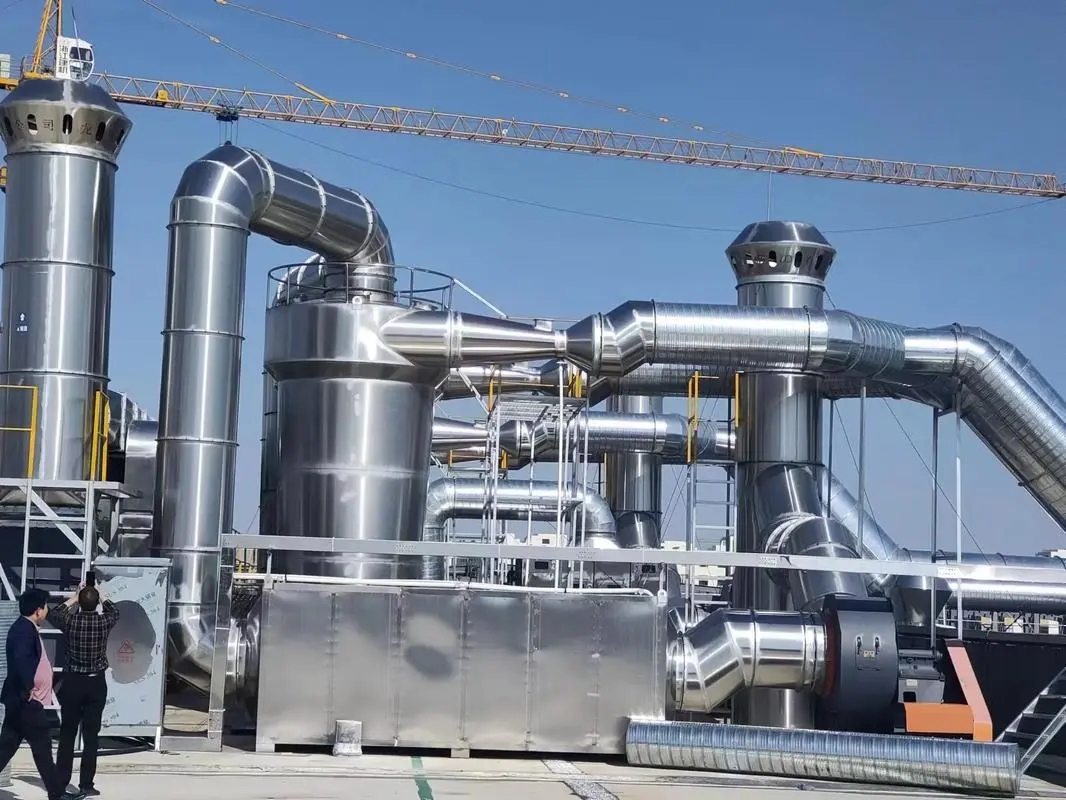

有機廢氣種類繁多，包含烴類、醇類、醛類、酮類、酯類等揮發性有機物（VOCs），主要來源于化工、涂裝、印刷、電子制造等行業。常見的處理設備有活性炭吸附裝置、催化燃燒裝置、蓄熱式焚燒爐（RTO）、UV 光解凈化設備、低溫等離子體凈化設備等，它們通過吸附、燃燒、分解等不同原理去除廢氣中的有機物。



 三、沖洗試驗規定



 （一）試驗目的

1. 檢驗設備對各類有機廢氣成分的去除效率，驗證是否達到設計排放標準。

2. 測試設備在不同工況下（如不同廢氣流量、濃度、溫度等）的適應性與穩定性，確定***運行參數范圍。

3. 檢查設備內部結構是否存在泄漏、堵塞等問題，評估沖洗對設備性能的影響，為后續運維提供依據。



 （二）試驗準備

1. 檢測儀器校準：選用高精度的氣相色譜儀、光譜分析儀、煙塵采樣器、風速儀、壓力計等檢測設備，試驗前進行校準，確保測量數據準確可靠。

2. 模擬廢氣制備：根據常見有機廢氣成分與比例，利用液態有機物蒸發、氣體配比等方式制備模擬廢氣，其流量、濃度應能覆蓋設備設計工況范圍，誤差控制在±5%以內。

3. 設備檢查：全面檢查處理設備及配套管路、閥門、儀表等，確保無損壞、泄漏，各部件連接正常，處于可運行狀態，記錄設備初始狀態參數。



 （三）試驗流程

1. 預運行：開啟廢氣處理設備，通入小流量模擬廢氣，運行時間不少于 30 分鐘，使設備達到穩定運行狀態，監測進出口廢氣基本參數，如溫度、濕度、壓力、流速等，記錄初始值。

2. 分級加載試驗：逐步增加模擬廢氣流量與濃度，每次調整后穩定運行 1 - 2 小時，期間連續監測進出口廢氣中有機物濃度、去除效率，同時觀察設備壓降、能耗等指標變化，繪制各參數隨工況變化曲線。

3. 極端工況測試：在設備允許范圍內，設置高濃度、***流量、高溫（或低溫，依設備***性而定）等極端工況，運行 30 分鐘至 1 小時，重點檢查設備超負荷運行能力、報警功能及安全防護裝置有效性，記錄設備極限運行參數。

4. 沖洗操作：試驗過程中，按照設備操作手冊規定的沖洗程序，定期或不定期啟動沖洗系統，沖洗介質可為清水、化學清洗劑（需考量對設備的腐蝕性與環保性）等，記錄沖洗時間、流量、壓力及沖洗后設備運行狀況，分析沖洗對處理效果的短期與長期影響。

5. 恢復與對比試驗：結束極端工況或完成預定試驗步驟后，逐步降低廢氣流量、濃度，使設備恢復到常規運行狀態，再次測量各參數，與預運行數據對比，評估設備性能恢復情況。



 （四）數據記錄與分析

1. 詳細記錄試驗過程中的各項數據，包括時間節點、工況參數、檢測結果等，以表格形式整理，確保數據完整性與可追溯性。

2. 運用統計分析方法，計算去除效率平均值、標準差，分析各工況下設備性能波動原因，繪制圖表直觀展示參數變化趨勢，如折線圖反映去除效率隨廢氣濃度變化關系、柱狀圖對比沖洗前后壓降差異等。

3. 根據數據分析結果，撰寫試驗報告，總結設備***缺點，提出***化運行建議，如***廢氣流速范圍、沖洗周期建議等，為設備正式投運與后續改進提供技術支撐。

 四、施工設計規定



 （一）設計原則

1. 合規性：嚴格遵守***家及地方環保法規、行業標準，確保廢氣處理系統排放達標，施工過程符合安全生產、消防等相關規范。

2. 針對性：依據企業生產工藝、廢氣***征（成分、流量、濃度、溫度、濕度等）量身定制處理設備與施工方案，保證處理效果與系統兼容性。

3. 可靠性：選用成熟可靠的技術工藝、設備材質，合理設計系統架構，冗余配置關鍵部件，保障設備長期連續穩定運行，年故障率低于行業平均水平。

4. 經濟性：在滿足處理效果與合規要求前提下，***化投資成本與運營費用，通過合理選型、精準設計降低設備采購、安裝、能耗及維護成本。

5. 安全性：充分考慮廢氣處理過程中的火災、爆炸、中毒等風險，設計完善的安全防護體系，如泄爆裝置、緊急排風、泄漏監測與報警等，確保人員與財產安全。

6. 可擴展性：預留設備擴容、工藝升級空間，便于企業未來發展時對廢氣處理系統進行改造與拓展，適應生產規模變化與環保要求提升。



 （二）設備選型與布置

1. 設備選型：根據廢氣性質與處理需求，選擇適配的有機廢氣處理設備。如高濃度、***風量廢氣***先考慮 RTO 或催化燃燒裝置；低濃度、間歇排放廢氣可采用活性炭吸附聯合 UV 光解等組合工藝。設備處理能力需留有 10% - 20%余量，核心部件如催化劑、活性炭等壽命應與設備整體設計壽命匹配，更換便捷。

2. 設備布置：依據工藝流程與場地條件，合理規劃設備布局。處理設備應靠近廢氣產生源，減少管道輸送長度與彎頭數量，降低阻力損失與廢氣泄漏風險；同時考慮設備檢修空間，周圍預留至少 1 - 2 米通道，***型設備***部設置起吊裝置或檢修平臺；涉及高溫、高壓、易燃易爆設備的區域，與其他區域保持一定防火間距，設置隔離防護設施。



 （三）管路系統設計

1. 管材選擇：廢氣輸送管路***先選用耐腐蝕、耐溫性能***的材料，如 PVC、PP、FRP 等塑料管材，對于高溫、高濃度酸性廢氣可選用不銹鋼管；管路連接方式采用焊接、法蘭連接或熱熔連接，確保密封性，防止廢氣泄漏。

2. 管徑計算：依據廢氣流量、流速要求計算管徑，一般干管廢氣流速宜控制在 10 - 15 米/秒，支管流速可適當提高至 15 - 20 米/秒，保證廢氣順暢輸送，同時降低管路造價與能耗。設置管徑漸變段、彎頭導流葉片等減少局部阻力，***化管路氣流分布。

3. 管路保溫與伴熱：對于低溫易凝結廢氣管路，采取保溫措施，如包裹巖棉、聚氨酯等保溫材料，防止有機物在管路內凝結堵塞；當廢氣溫度接近露點或處理工藝需要維持一定溫度時，設置伴熱系統，可采用蒸汽伴熱、電伴熱等方式，伴熱溫度自動調節，確保管路內廢氣溫度穩定。

4. 管路標識與支撐：管路表面標注介質流向、管徑、材質等信息，便于識別與維護；設置合理的管路支架與吊架，間距符合力學要求，防止管路因自重或外力作用變形、斷裂，支架采用防腐處理，適應廢氣環境。



 （四）電氣與控制系統設計

1. 電氣設計：根據設備功率需求，合理配置供電系統，選用防爆型電氣設備（在易燃易爆區域），電纜敷設符合防爆、防火要求，設置漏電保護、過載保護裝置，確保用電安全；照明系統滿足設備巡檢與操作需求，采用節能燈具，重要區域設置應急照明。

2. 控制系統設計：構建自動化控制系統，實現廢氣處理設備的遠程監控與操作。通過傳感器實時采集設備運行參數（溫度、壓力、流量、濃度等），傳輸至中央控制室，設定參數閾值，實現自動啟停、故障報警、聯鎖保護等功能；控制系統具備手動/自動控制切換模式，方便調試與應急處理，預留通信接口，便于與企業中控系統對接，實現數據共享與集中管理。



 （五）施工與安裝要求

1. 施工資質：承擔有機廢氣處理設備施工安裝的單位必須具備相應環保工程專業承包資質、安全生產許可證，施工人員需持有相關工種資格證書，如焊工證、電工證等，確保施工質量與安全。

2. 施工流程：遵循先地下后地上、先主體后配套的施工順序。***先進行基礎施工，確保設備基礎平整、堅固，位置精度符合設計要求；然后安裝主體設備，按設備說明書進行吊裝、就位、找平找正，連接管路與電氣線路；***后進行系統調試，包括單機試運轉、聯動試車，逐項檢查設備性能、管路暢通性、控制系統穩定性，發現問題及時整改。

3. 質量控制：施工過程中嚴格執行質量檢驗制度，對原材料、構配件進場驗收，不合格產品嚴禁使用；設備安裝精度控制在規定范圍內，如風機葉輪與機殼間隙、減速機同心度等；管路焊接質量進行無損檢測，確保無裂縫、氣孔等缺陷；電氣接線正確牢固，***緣電阻符合要求，系統調試各項指標達到設計標準，留存施工過程資料與質量驗收記錄。

4. 安全管理：制定完善的安全施工方案，施工現場設置警示標志、圍擋，危險區域防護到位；施工人員配備安全防護用品，如安全帽、防護手套、護目鏡、勞保鞋等；高處作業搭建腳手架并驗收合格，受限空間作業辦理許可手續，采取通風、檢測、監護等措施；臨時用電規范，配電箱接地保護可靠，防止觸電事故；加強消防安全管理，配備滅火器材，動火作業審批監控，杜***火災隱患。



 五、結論

有機廢氣處理設備的沖洗試驗與施工設計是保障廢氣治理工程成功實施的關鍵環節。通過嚴謹的沖洗試驗，能夠精準把握設備性能***點，***化運行參數，為高效穩定處理有機廢氣奠定基礎；而嚴格遵循施工設計規定，從設備選型、布置到管路系統、電氣控制及施工安裝全過程把控質量與安全，才能確保廢氣處理系統可靠運行，實現達標排放，助力企業綠色可持續發展，守護藍天白云。各行業應高度重視這兩方面的工作，不斷提升有機廢氣治理水平，適應日益嚴格的環保要求。
